身近な車やバイクの「タイヤ」と、プリント基板実装の現場。一見すると接点のない2つの領域ですが、実は共通して品質向上の鍵を握っているのが窒素（N₂）です。
この記事では、窒素ガスがどのようにプリント基板実装の現場に取り入れられているか、そして導入にあたって見落としがちな盲点と対処法を解説します。
目次
1. 思考プロセス：なぜ「窒素」だと状態が安定するのか

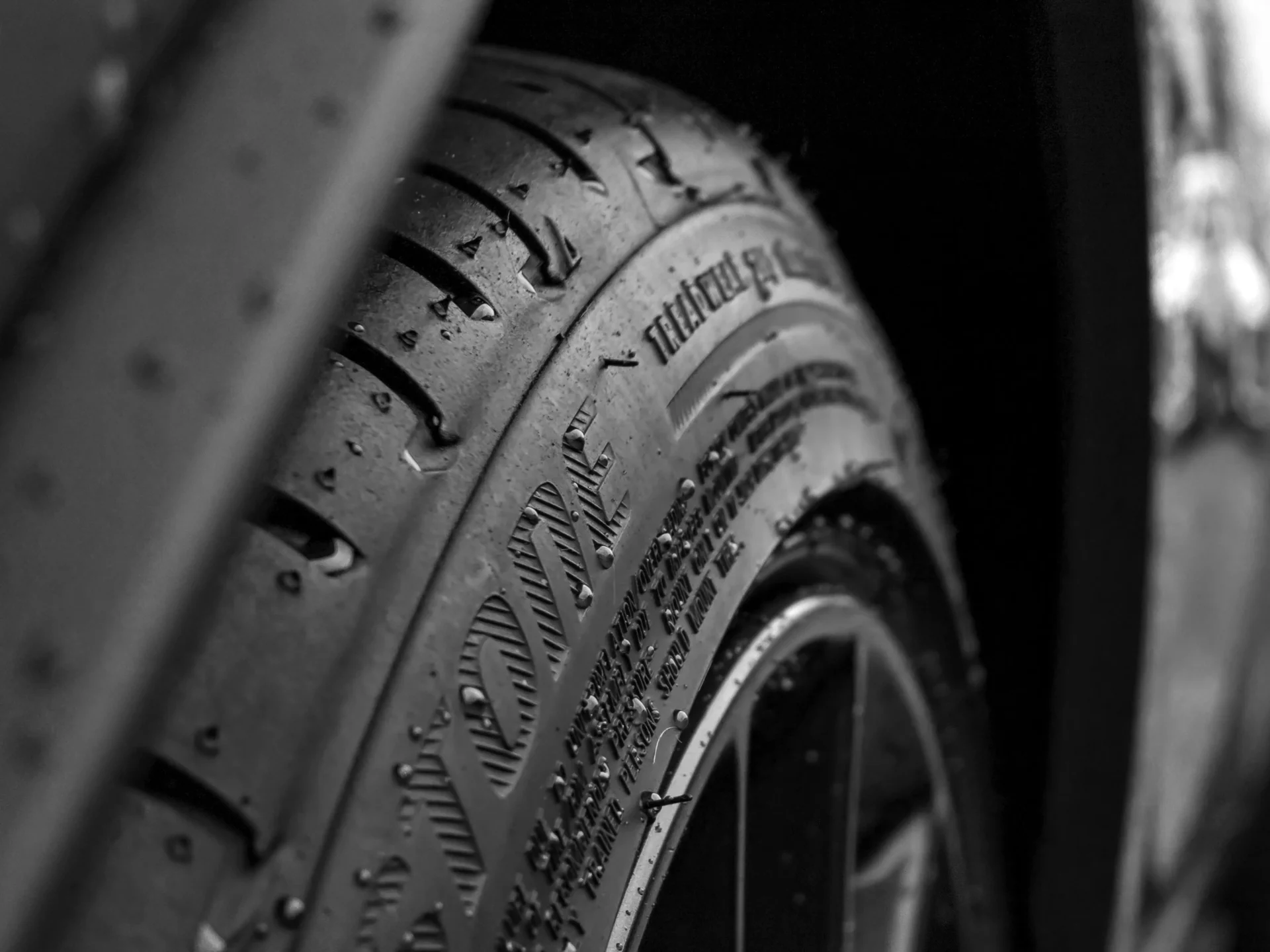

まずは、タイヤへの窒素充填を例に、窒素の特性を整理してみましょう。
ステップ1：空気（大気）が抱える課題
タイヤの空気圧は、たとえ走行していなくてもゴムの分子の隙間から少しずつ（1ヶ月で5%ほど）抜け出していきます。
タイヤの内圧低下は、設置面積の増大を招き、移動に必要なエネルギー（転がり抵抗）を増加させます。つまり、燃費が低下し、ガソリンをより多く消費するということです。
また、大気中の空気には水分や酸素が含まれており、これらが走行時の熱による「膨張」やホイールの「酸化」を引き起こす原因となります。
ステップ2：窒素による解決
窒素分子は酸素に比べてゴムの透過速度が遅いため、空気圧が下がりにくいという性質があります。タイヤの内圧低下により、転がり抵抗が30%増加すると燃費は3%〜5%悪化するといわれていますが、窒素充填による適切な内圧維持はこの損失を防ぎます。
さらに、工業的に精製された窒素ガスは水分を含まない「乾燥した不活性ガス」であるため、タイヤ内部のゴム化合物の酸化を防ぎ、リムの腐食も抑制します。また、タイヤの中に水分（水蒸気）が含まれないことで、走行時の熱による内圧変動が最小限に抑えられます。
ステップ3：得られる結果
結果として、タイヤの空気圧が長期間安定することでタイヤの寿命が延びるだけでなく、車両全体の燃費効率が大きく改善されます。この「状態を安定させる」「酸化を防ぐ」という窒素の性質は、熱を扱う基板実装においても劇的な効果を発揮します。

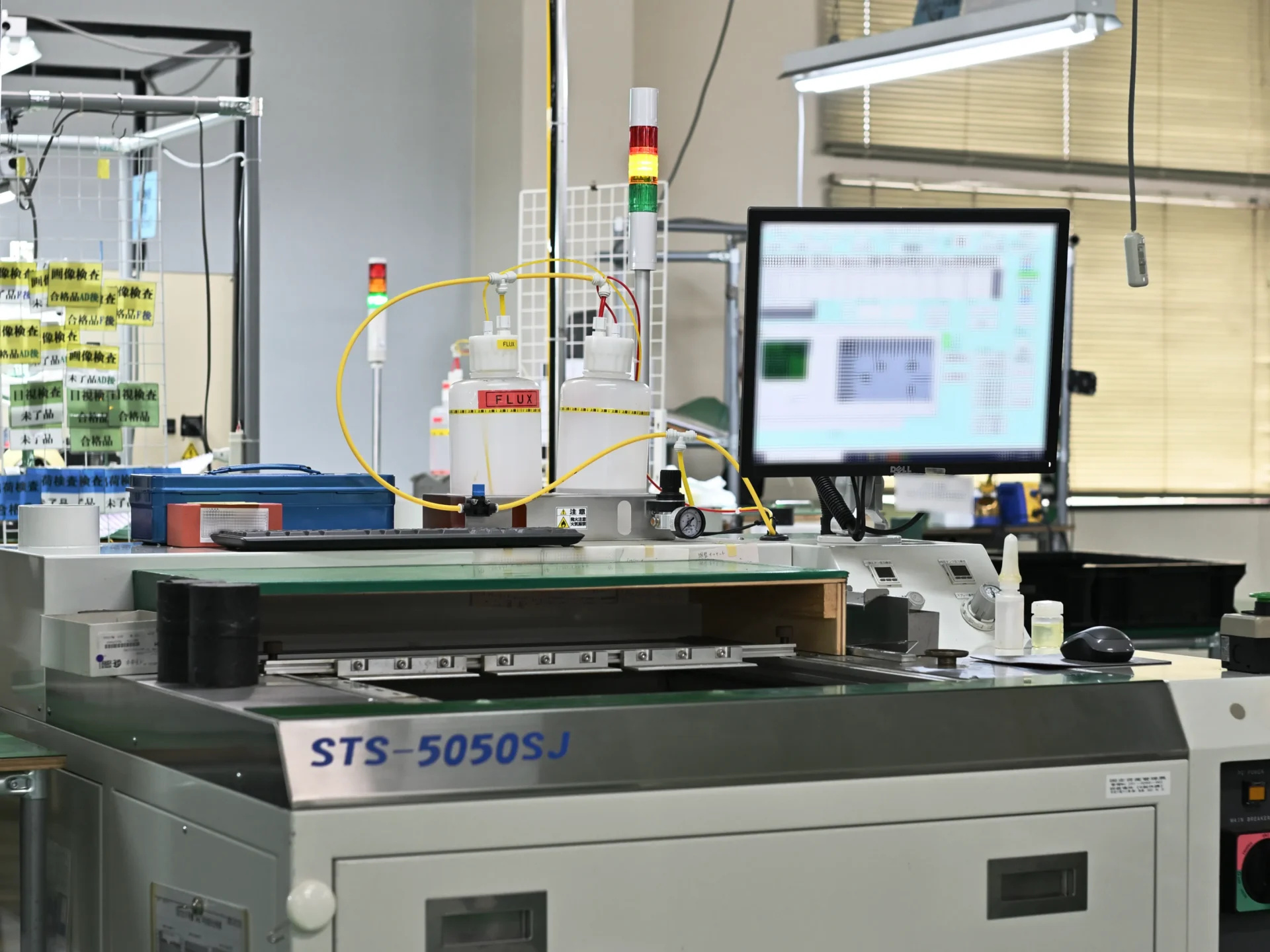

製造プロセスの要である「リフロー」「フローはんだ付け」「ポイントディップ」において、最大の障壁は酸素による酸化膜の形成です。高温下では金属表面が酸素と激しく反応し、はんだが金属に馴染む（はんだの濡れ性）のを防ぐバリアを作ってしまいます。
ここで窒素が「不活性の盾」として機能し、はんだ付けの品質を安定させます。炉内を窒素で満たし、酸素濃度を管理することで、酸化反応を物理的に遮断します。
2. Before / After：はんだ付けにおける窒素の効果
大気中での実装と、窒素雰囲気下での実装の違いを比較します。
| 比較項目 | 大気中（Before） | 窒素雰囲気下（After） |
|---|---|---|
| 金属表面の状態 | 加熱により、はんだ、基板パッド、部品リードのすべてが酸化。 | 酸素が排除されるため、加熱時でも金属表面の清浄な状態を保持。 |
| 濡れ性の向上 | 酸化膜がバリアとなり、はんだの広がりを阻害。フラックスを過剰に消費。 | はんだが滑らかに広がり、理想的な曲線を描くフィレットが形成。 |
| 歩留まり | はんだボール、ブリッジ、未はんだ等の外観不良が発生しやすい。 | 酸化に起因する実装不良が激減し、特に微細部品の品質が安定。 |
| 保守コスト | 大量の酸化物（ドロス）が発生し、材料ロスと清掃工数が増大。 | ドロス発生量が大幅に減少し、メンテナンス頻度も下げられる。 |
3. 導入コストの考え方
窒素（N₂）ガスの導入において、多くの経営者や製造責任者が直面する懸念は「ランニングコストの増大」です。しかし、表面的なガス代という直接費だけでなく、製造プロセス全体の機会損失を計算に含めると、トータルコストはプラスに転じるケースがほとんどです。
| コスト項目 | 大気中での運用 | 窒素導入による改善 |
|---|---|---|
| 材料廃棄ロス | ドロス発生による損失大 | 廃棄量を大幅に削減 |
| 修正人件費 | 実装不良の手直し工数が発生 | 直行率向上により人件費を圧縮 |
| 総合判断 | 管理コストの変動が不安定 | 全体最適により利益率が向上 |
※PSA（圧力変動吸着）式窒素発生装置を採用することで、継続的にランニングコストを抑える設計も可能です。
4. 見落としがちな盲点と落とし穴
窒素を導入する際に、技術者が陥りやすい2つの罠（盲点）を事前に潰しておきましょう。
盲点1：酸素濃度は「ゼロ」に近いほど良いという誤解
窒素の濃度を上げすぎると、はんだの濡れ性が「良くなりすぎる（過剰に高まる）」ことがあります。濡れ性が過剰に高まると、部品の両端で引き込み力が不均等になり、部品が立ち上がる「ツームストーン（マンハッタン）現象」を招くことがあります。
対策： 部品やフラックスの特性に合わせ、あえて 500ppm 〜 1000ppm 程度の酸素を残す「あそび」を設ける管理設計が、品質安定の成功パターンです。
一方で、この高い表面張力は「ブリッジ（隣接回路との短絡）」を防ぎ、グレーピング（はんだのブドウ状の酸化不良）やヘッドインピロー（BGA等の接合不全）を改善するというメリットも併せ持っています。
盲点2：排気バランスの乱れによる外気の巻き込み
リフロー炉、フロー炉内にいくら窒素を供給しても、フラックスの煙（ヒューム）を吸い出すブロア（排気）が強すぎると、炉の入り口や出口から外気（酸素）を吸い込んでしまいます。
窒素流量だけでなく、炉内の圧力をわずかに高く保つ「陽圧維持」と、排気量のバランスをセットで調整しなければ、狙った酸素濃度を維持することはできません。炉内を「陽圧」に保つ排気バランスの調整が再現性確保の鍵となります。
5. 実装品質を次の一歩へ進めるアクション
もし現在、実装品質の壁を感じている場合は、以下のステップで現状を確認してみてください。
装置内の実際の酸素濃度を実測し、数値のブレがないか確認する。
不良手直し人件費等を算出し、導入した場合の投資対効果をシミュレーションする。
濡れ性過多による不良がある場合、酸素濃度をわずかに上げる試作を実施する。
6. まとめ
この記事では、電子機器製造の品質を左右するはんだ付け工程（リフロー、フロー、ポイントディップ）において、窒素（N₂）雰囲気を導入する技術的意義と、その運用管理の手順を体系的に解説しました。
1. 導入の核心：酸化抑制による品質向上
各工程内の酸素を窒素で置換する主目的は、加熱プロセスにおける接合部の酸化を物理的に遮断することにあります。これにより、はんだ本来の性能を最大限に引き出し、接合品質を安定させることが可能になります。
2. 具体的なメリットとメカニズム
| 改善項目 | メカニズムと効果 |
|---|---|
| 濡れ性の向上 | 酸化抑制によりグレーピング現象を防止します。 |
| 接合信頼性 | 表面張力が最適化され、ブリッジやボイドを大幅に抑制します。 |
3. 運用上の課題とトレードオフ
品質向上の反面、窒素運用には特有の留意点が存在します。導入検討時には以下の観点での検証が不可欠です。
| 課題カテゴリー | 詳細と対策 |
|---|---|
| 技術的リスク | 濡れ性が向上しすぎることで、左右の電極での引き込み強度が不均一になり、部品が垂直に立ち上がるマンハッタン現象（チップ立ち）を誘発する場合があります。適度な酸素濃度管理で対応します。 |
| 経済的コスト | 窒素の供給に伴うランニングコストが増大します。導入にあたっては、不良率低減によるコスト削減効果と設備投資額を比較し、投資回収率（ROI）を精査することが不可欠です。 |
論理的なアプローチをとることで、実装工程の歩留まりは確実に見通しの立つものへと変わります。
まずは自社の現状を数値化することから始めてみませんか。具体的な測定方法やシミュレーションのご相談も承っております。
