【緩み・落下対策まで解説】基板スペーサー・ネジで信頼を高める電子機器組立・基板実装サービス2025.11.11

こんにちは!アドガワエレクトロニクスの公式ブログへようこそ。



アドガワエレクトロニクスが実現する「緩まない・落ちない」高品質な電装品組立


「製品の品質は、最後の組み立て工程で決まる」と言っても過言ではありません。プリント配線板(PWB=printed wiring board)に電子部品を搭載する実装工程。そして、電子部品がはんだ付けされて、電子回路として動作するようになった状態のプリント回路板(PCB=printed circuit board)を、筐体(きょうたい)やユニットに組み込み、一つの製品として完成させるのが「電装品組立(電気機械器具組立)」です。

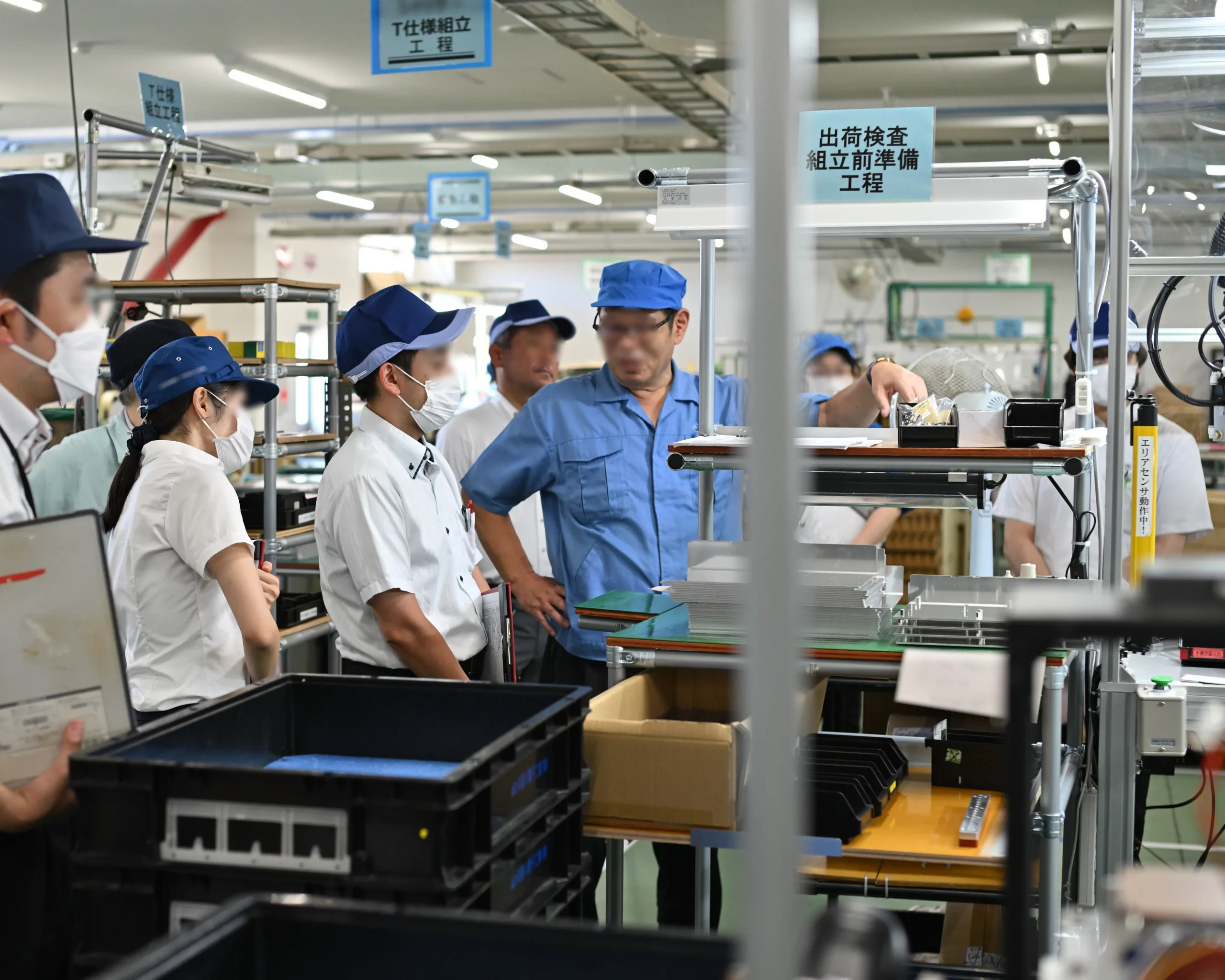

アドガワエレクトロニクスのユニット組立作業。部材を専用ケースで管理し、順番と個数を仕組み化して高品質な構造体を組み立てている様子。

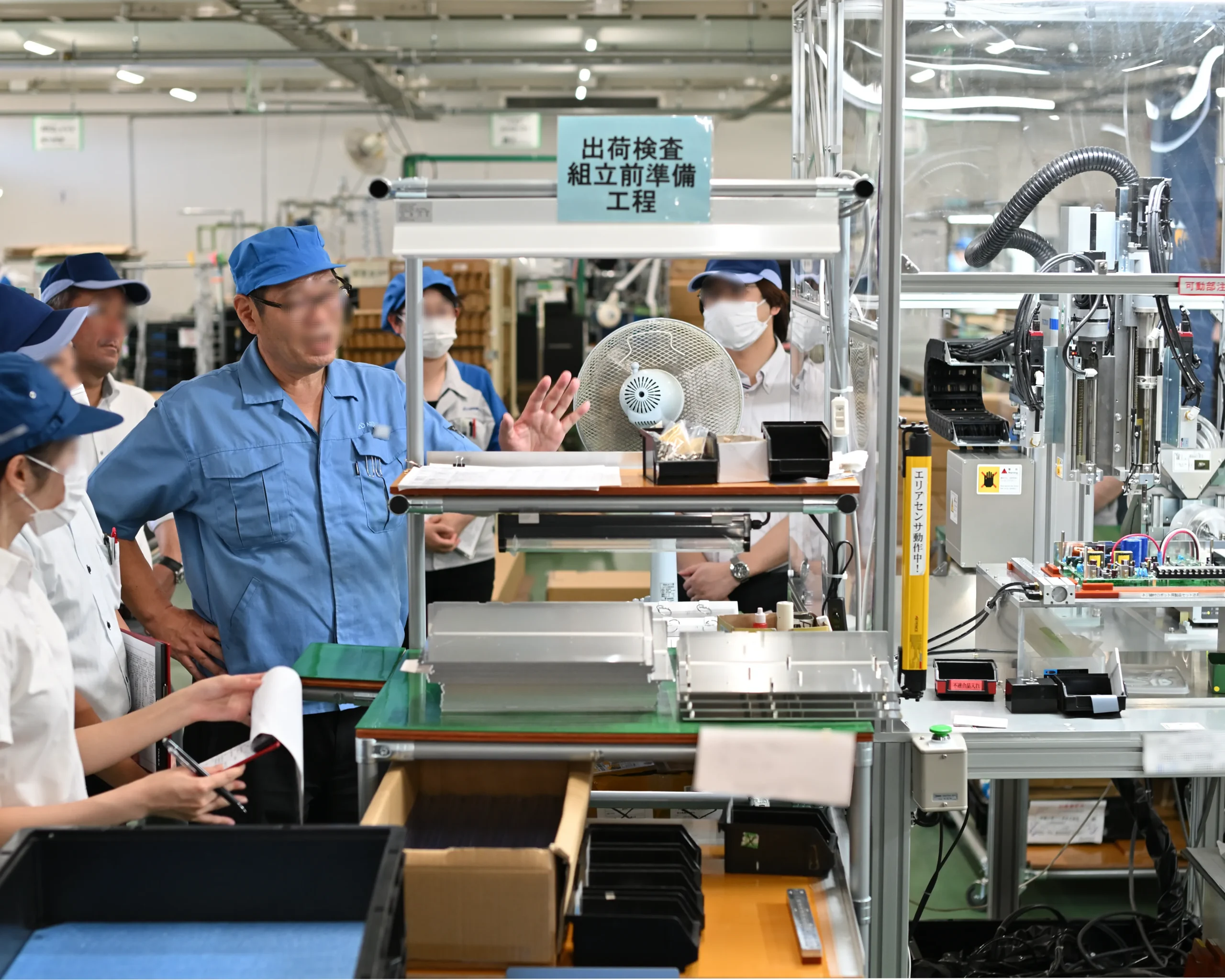

組立作業中のユニット製品。標準化された工程により品質のバラつきが少なく、メンテナンス性にも優れている。


私たちアドガワエレクトロニクスは、この重要な組み立て工程において、長年の経験と技術力で、お客様の製品に信頼と価値を加えます。


単なるネジ締めや配線作業に終わらない、当社の熟練の技と徹底した品質管理。本記事では、電子機器の性能と安全性を根本から支える、アドガワエレクトロニクスの電装品組立サービスについて、そのこだわりと事例を詳しくご紹介します。

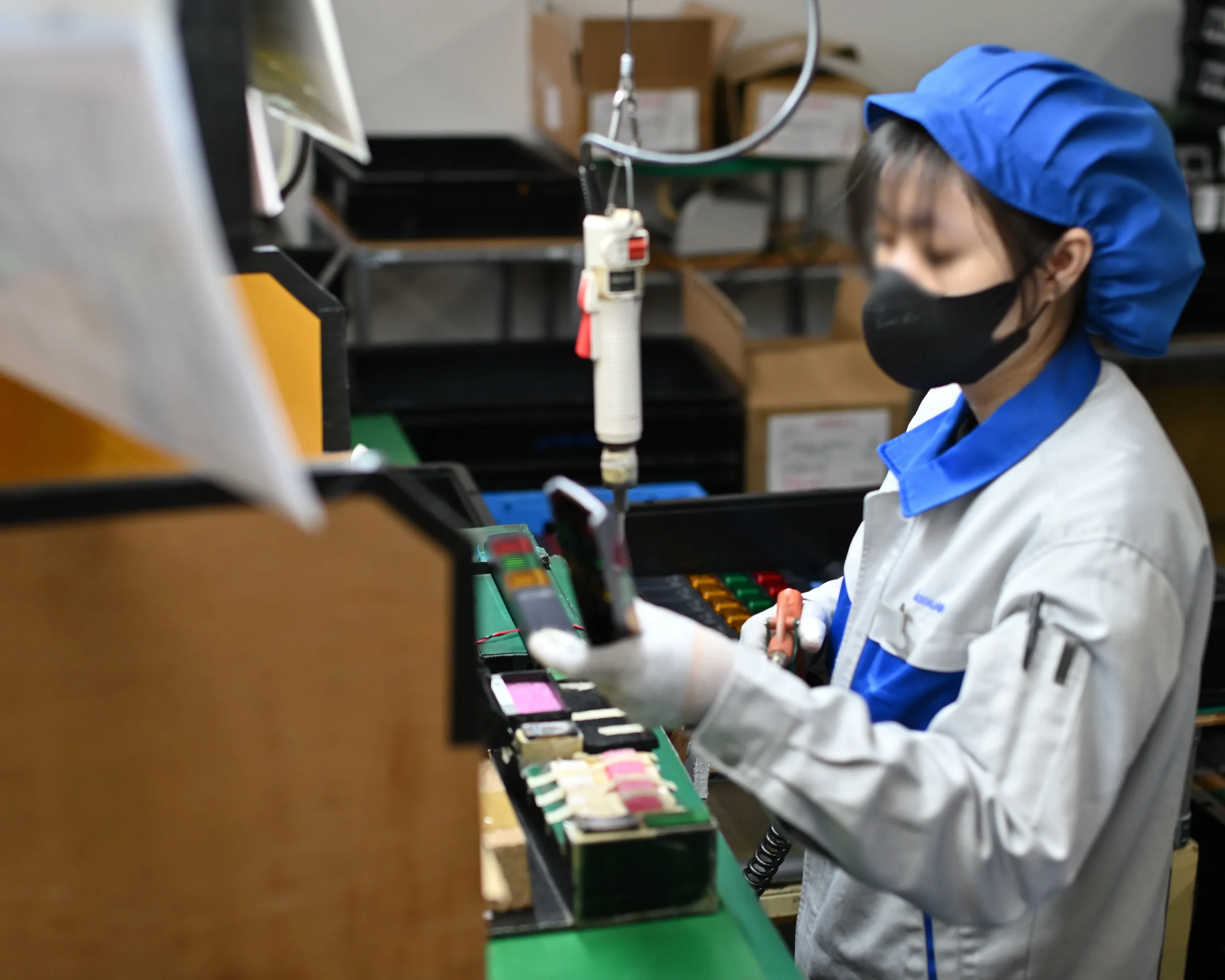

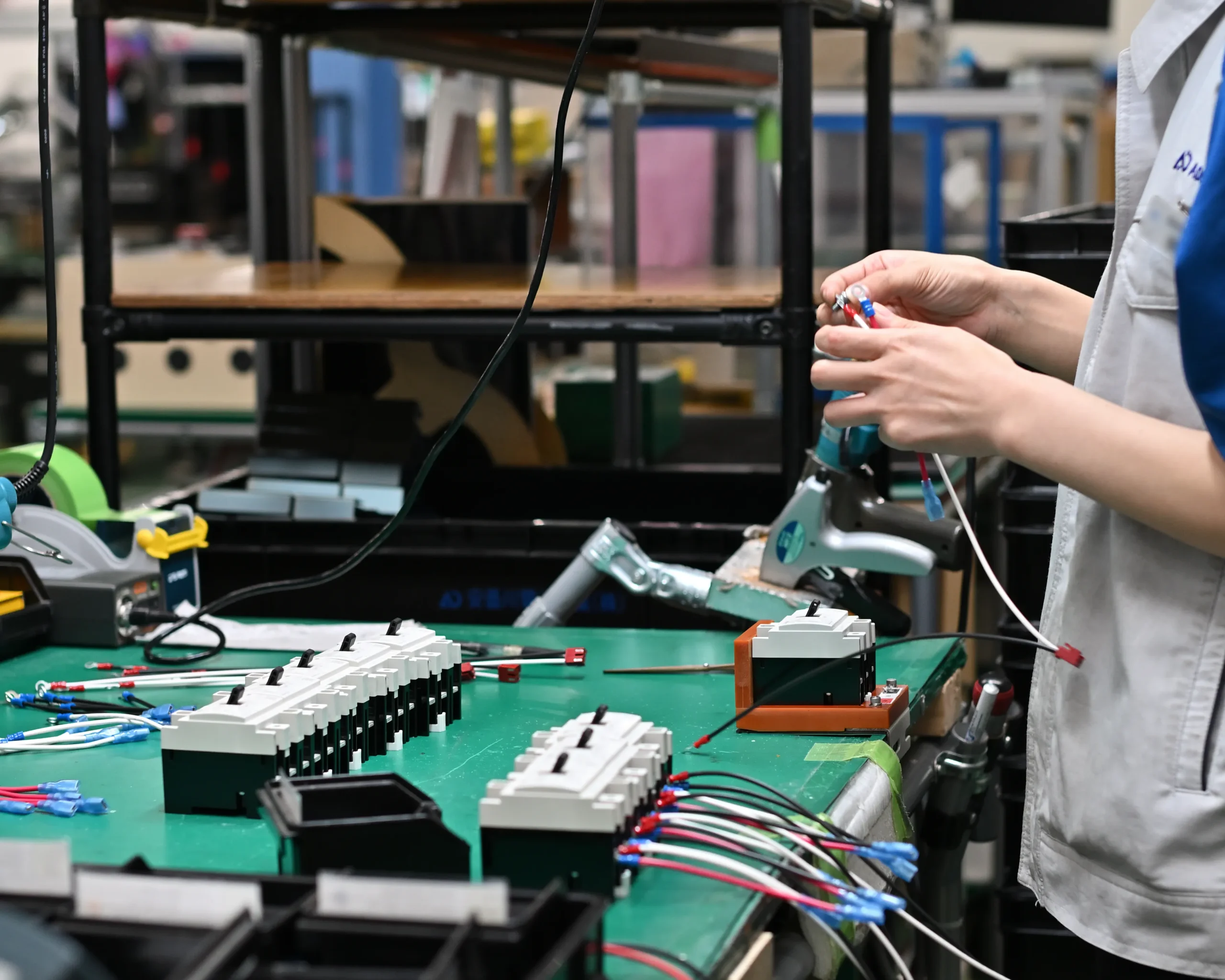

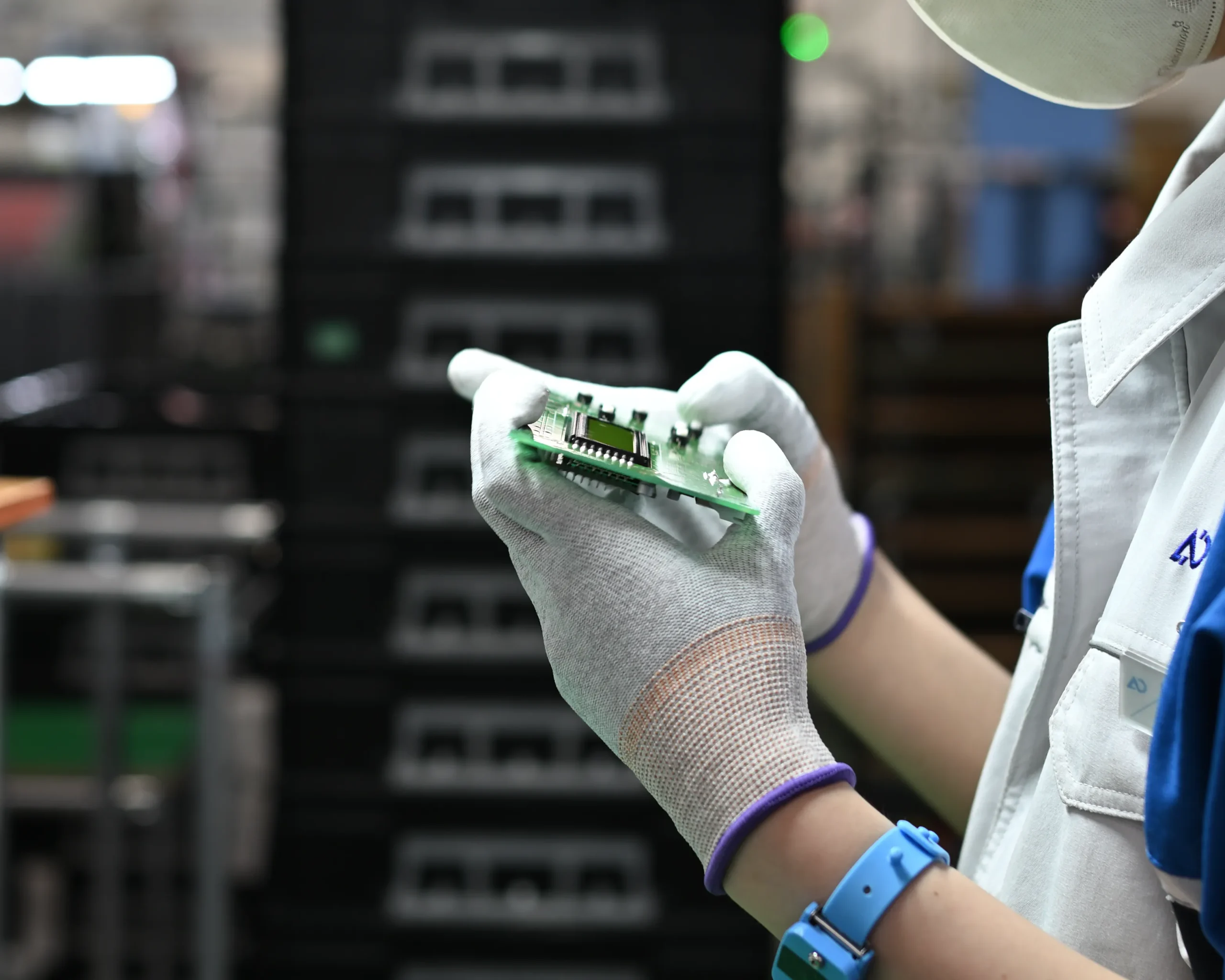

アドガワエレクトロニクスでプリント基板への部品実装を済ませた後、同工場で組み立て作業をする様子。



基板スペーサーと基板ネジが電子機器の信頼性を左右する

プリント回路板(PCB=printed circuit board)を筐体や他の基板に確実かつ安全に固定するために不可欠なのが、基板スペーサーと基板ネジです。スペーサーやネジは、単にプリント基板を固定するだけでなく、電子機器全体の性能と信頼性を高める上で極めて重要な役割を担っています。





1.基板スペーサーの役割:空間確保と熱・干渉対策

基板スペーサーは、階層構造を持つプリント基板間に適切な空間を確保し、固定や位置決めを行うための部品です。


重要な機能

熱対策(放熱)

確保された空間が空気の循環を促し、電子部品から発生する熱を放散させ、機器のオーバーヒートを防ぎます。



電気的干渉の防止

基板や部品同士が接触するのを防ぎ、ショートや電気的な干渉(ノイズなど)を回避します。





2.基板ネジの役割:確実な固定と性能維持

基板ネジは、プリント基板を筐体や他の部品に強固に固定するために不可欠です。



ネジ固定の重要性

不適切なネジの選定や使用は、電子機器全体の性能、信頼性、安全性を直接的に左右します。基板への負荷(応力)を軽減するためにワッシャー(座金)と併用することがあります。



3.最適な部品選定の重要性:不具合を防ぐ

不適切な基板スペーサーや基板ネジを選定・使用すると、以下のような重大な問題を引き起こす可能性があります。


・接触不良やショート(短絡)
・製品稼働時の振動によるネジの緩み、落下
・機器の誤動作や耐久性低下
・最悪の場合、焼損や発火


これらのリスクを回避するためには、使用環境(振動、温度、湿度など)や必要な特性(絶縁性、耐熱性など)を十分に考慮し、最適な部品選定を行うことが極めて重要です。





4.緩み・落下対策:電子機器の安全性を高める

基板スペーサーや基板ネジが、製品稼働時の振動で緩んで基板の上に落下すると、ショートが発生して深刻な破損事故につながります。特に振動や衝撃が常にかかる製品、場所では、このリスクを想定した対策が不可欠です。


緩み・落下を防止する効果的な対策

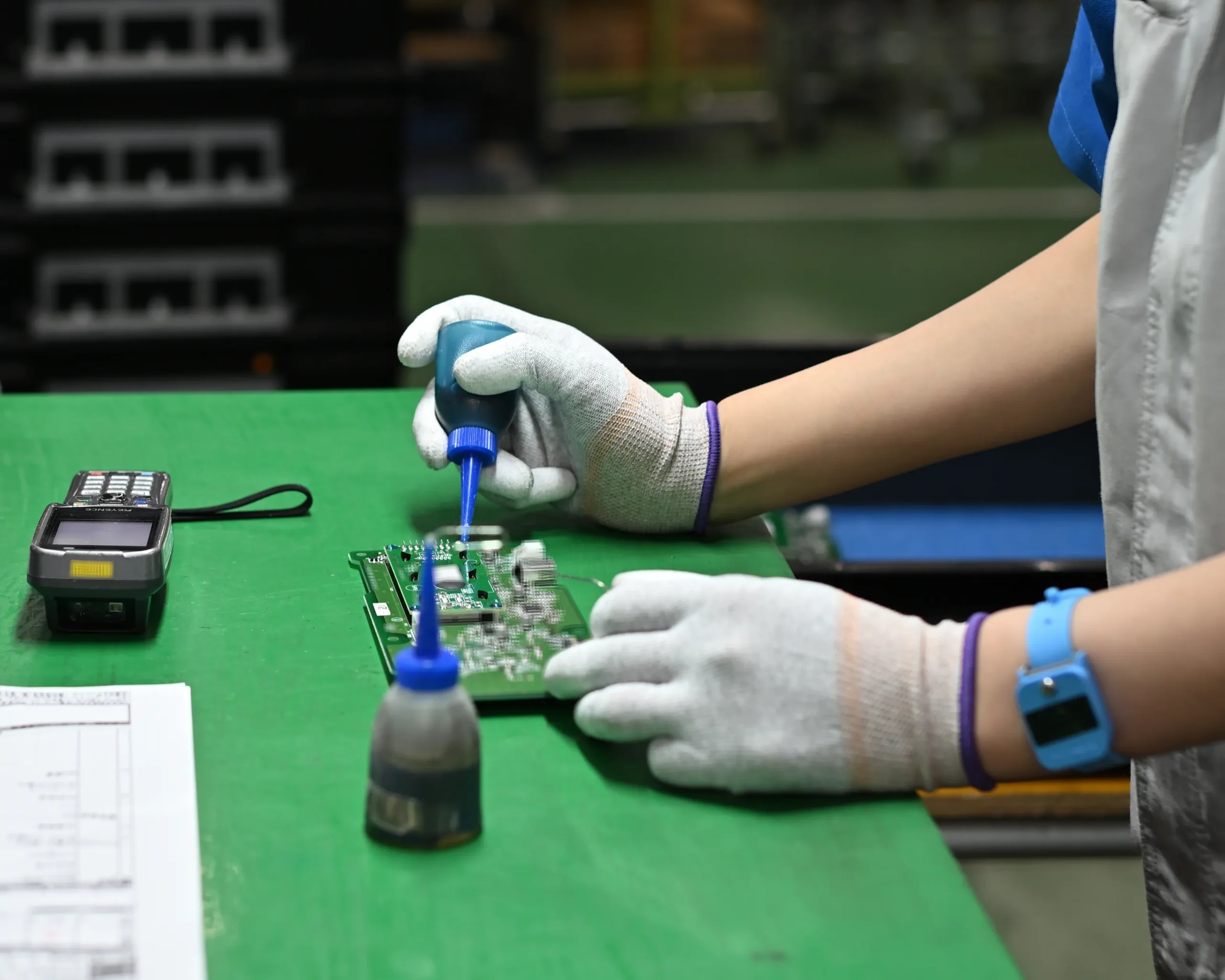

ねじロック剤の使用

ネジのゆるみ止め剤(接着剤)を塗布することで、ネジの緩みを強力に防止し、落下を回避します。





座金付ネジ(セムスネジ)の選定

あらかじめ座金が組み込まれているネジを選定することで、緩み防止効果が期待できます。



仮止め工程の削減

組み立て工程でネジの仮止めが必要な場合、仮止めのまま組み付けられることによる緩み・落下の可能性があります。仮止めを必要としない設計に見直すことで、安全性を高めると同時に、工数(コスト)の削減にもつながります。





信頼性の高い製品づくりは、アドガワエレクトロニクスにお任せください

アドガワエレクトロニクスは、試作・小ロットの基板実装から、大型ユニット、完成品までの一貫生産体制を強みとしています。


特に、熟練作業員によるセル生産ラインで実現する安定した組立品質と、静電気対策やネジの落下対策など、品質を最優先した生産体制は、お客様の製品トラブルリスクを最小限に抑えます。


「基板(PCB=printed circuit board)はできたが、その先の筐体への組み込みをどこに依頼すべきか迷っている」「複雑なユニット組立の品質を安定させたい」「トータルコストを削減したい」


このような課題をお持ちでしたら、ぜひ一度、当社の電装品組立サービスにご相談ください。




お客様の「ものづくり」を、信頼性をもって支えること。それが、滋賀から全国のお客様をサポートするアドガワエレクトロニクスの仕事です。

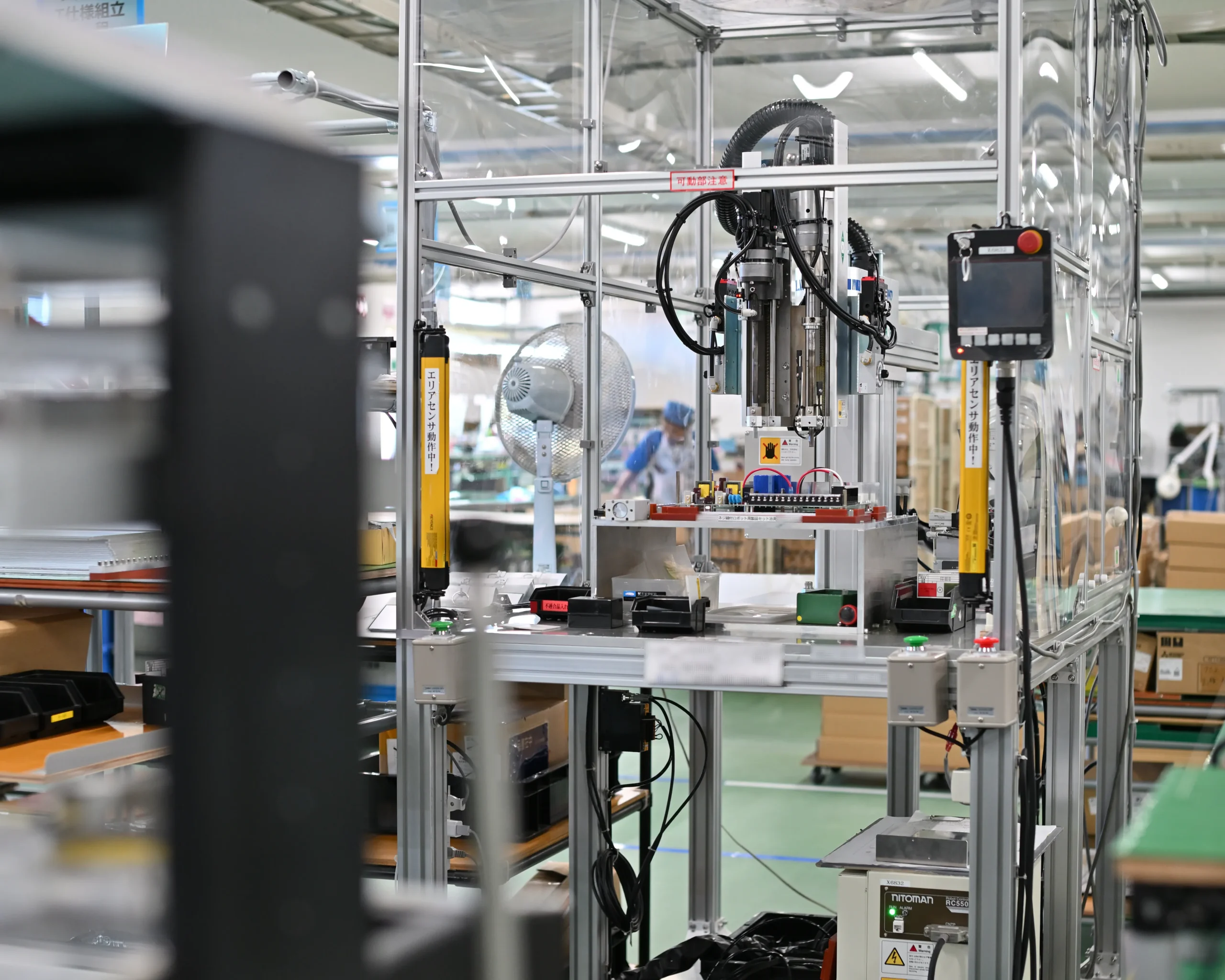

組立作業中のユニット製品。標準化された工程により品質のバラつきが少なく、メンテナンス性にも優れている。
