機能美の論理：リード端子の「キンク形状」が実装品質と工程効率を支える理由

こんにちは。アドガワエレクトロニクスの公式ブログへようこそ。

製造現場における部品や設備の形状は、単なる意匠ではありません。そこには明確な物理的機能と、機能を実現するための論理的な因果関係、すなわち「機能美」が存在します。

本記事では、自然界の最適解である生物模倣（バイオミメティクス）から、基板実装におけるコネクタリードの微細形状に至るまで、その設計意図と品質への影響を考察します。

1. 自然界の最適解に学ぶバイオミメティクス

無駄を削ぎ落とし、特定の目的を果たすために最適化された造形には、必然的に「機能美」が宿ります。この原理を最も理想的な形で体現しているのが、過酷な生存競争を経て進化を遂げた自然界の構造です。

こうした自然界の優れた「機能と美の調和」を観察し、工学的な課題解決に応用する手法が「バイオミメティクス（生物模倣技術）」です。つまり、バイオミメティクスは単なる模倣ではなく、自然が数億年かけて最適化した「機能美」を技術へと転換するプロセスであると言えます。

カワセミと新幹線：
自然界における機能美の最たる例が、カワセミのクチバシです。カワセミは、空気から水という密度の異なる流体へ、抵抗を最小限に抑えて飛び込むことができます。この「流体抵抗の最適化」という生物学的特性を、高速鉄道の設計へと転移させたのが新幹線500系です。

流体抵抗を最小化するカワセミのクチバシ形状

この形状を新幹線500系の先頭に応用した結果、トンネル突入時の騒音問題（トンネルドン）を解消し、走行抵抗の30％削減と15％の省電力化を同時に成し遂げました。

フクロウと静音化：
獲物に気づかせず飛ぶフクロウの羽根には、縁にギザギザの突起（セレーション）があります。これが空気の渦を細分化し音を消す仕組みを応用し、高速走行するパンタグラフ（電車の架線から電気を取り込む集電装置）の騒音を劇的に低減させました。

タコの吸盤と微細制御：
吸盤内部の微細な突起とガス圧制御を模倣することで、接着剤を使わずに水中でも「掴んで離す」ができる次世代グリッパーが開発されています。

他にも、植物の種子（ひっつきむし）の微細なフック構造に着想を得たマジックテープなど、機能を追求した形状は結果として優れた機能美を備えます。

工学の本質は「単なる模倣」に留まりません。現在の主力新幹線（700系以降）では、カワセミ形状はそのまま採用されていません。これは「特定機能の最大化」だけでなく、「客席スペースの確保」や「製造・保守コストの低減」といった、実用面での最適なバランス（妥協点）を追求した結果です。

現場でのミスを防ぎ、歩留まりを向上させる設計の工夫もまた、優れた機能美といえます。

カラフルな外皮を持つフラットケーブルは、装飾ではありません。特定の色を信号線やピン番号と物理的に紐付けることで、作業者が直感的に結線ミスを判別できる「ポカヨケ」の機能を果たしています。

識別性を高めた多色フラットケーブル

目的：
結線時の「視認性向上」と「誤配線防止」です。

効果：
特定の色をピン番号や信号線の識別記号として物理的に割り当てることで、作業者が直感的に判別でき、ヒューマンエラーを未然に防ぐ設計となっています。

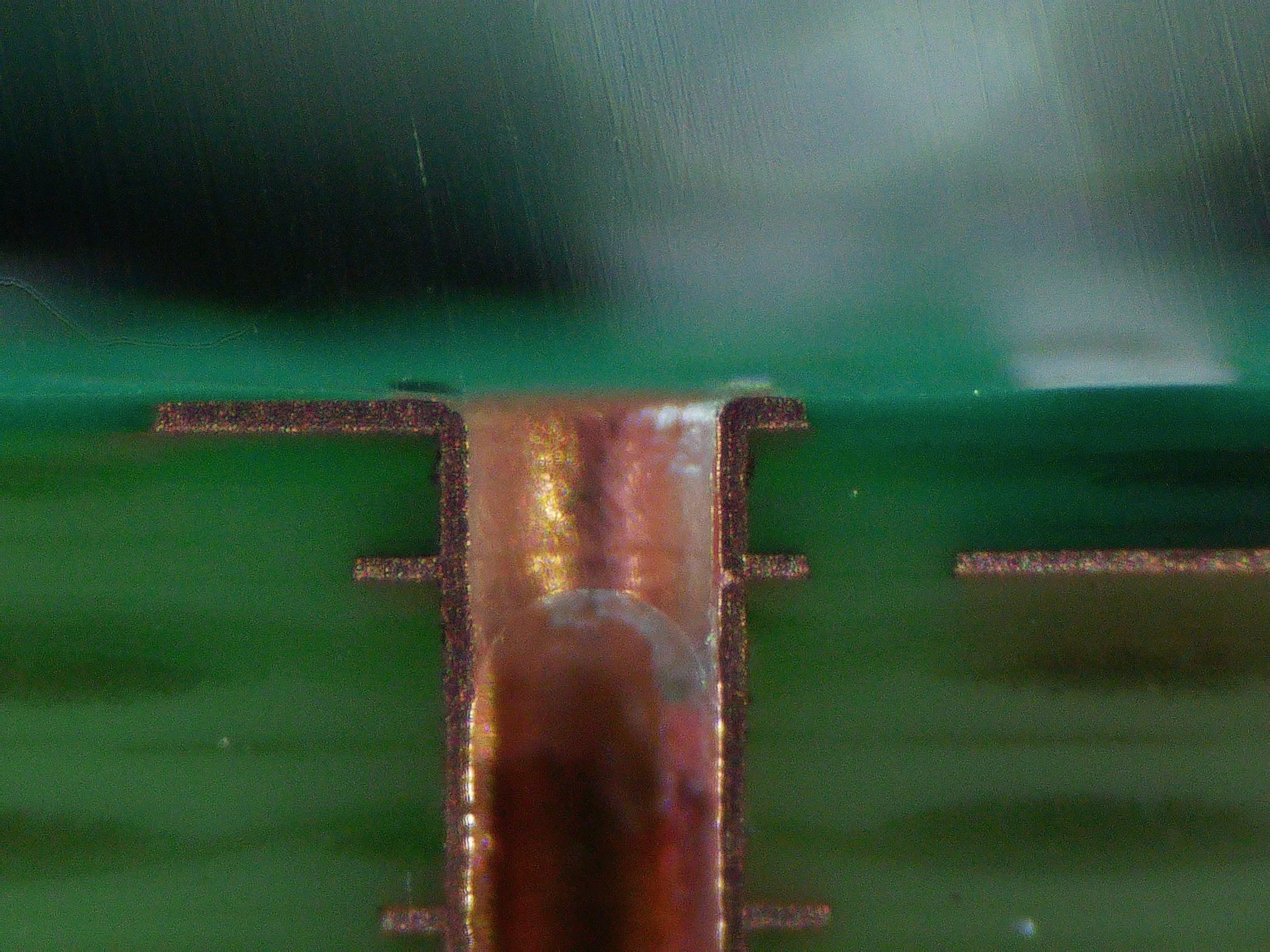

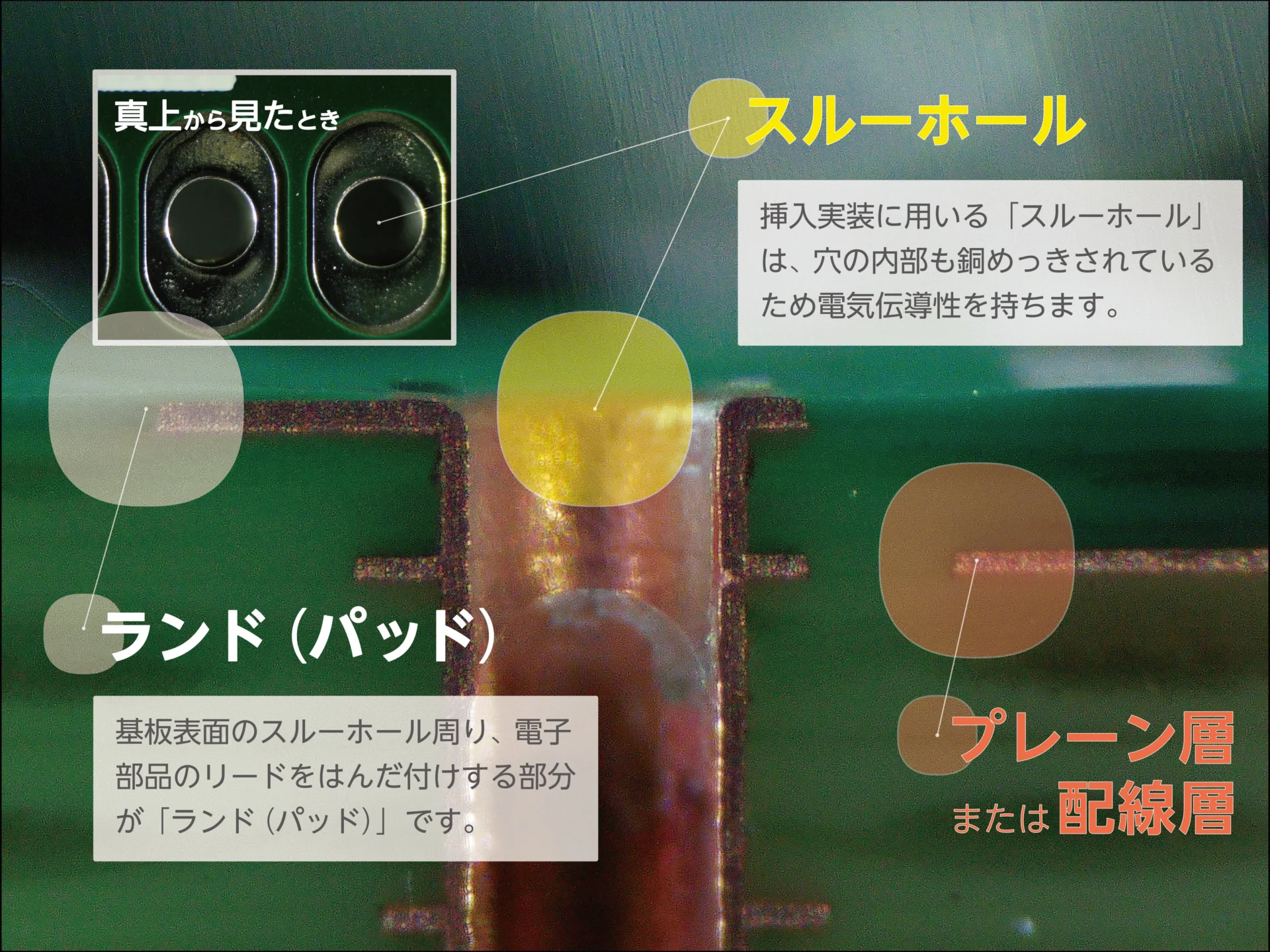

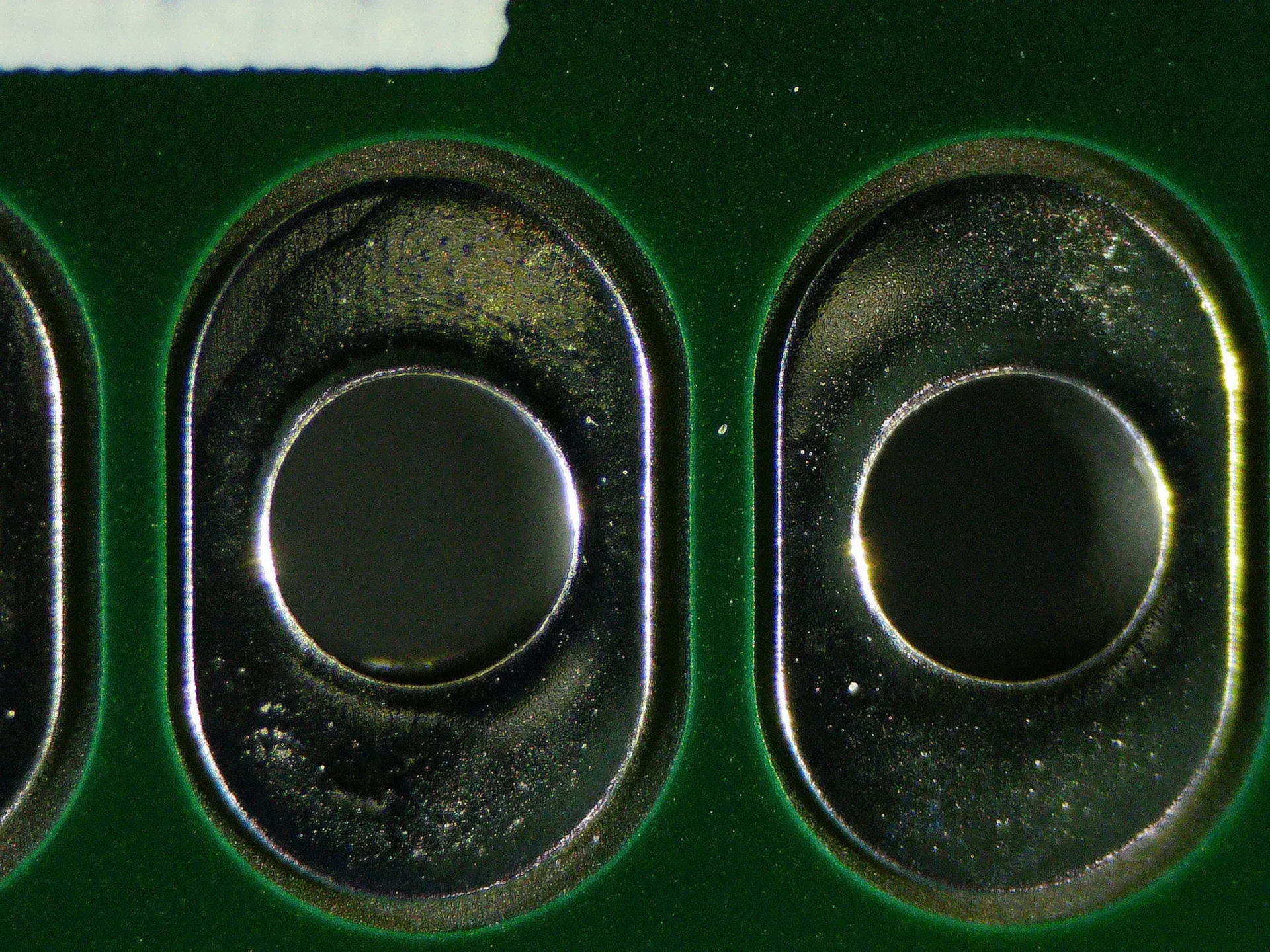

ミクロレベル（プリント基板の断面）においても、確かな意図が存在します。その代表例が、スルーホールに挿入するコネクタのリード端子に見られる「キンク形状」です。

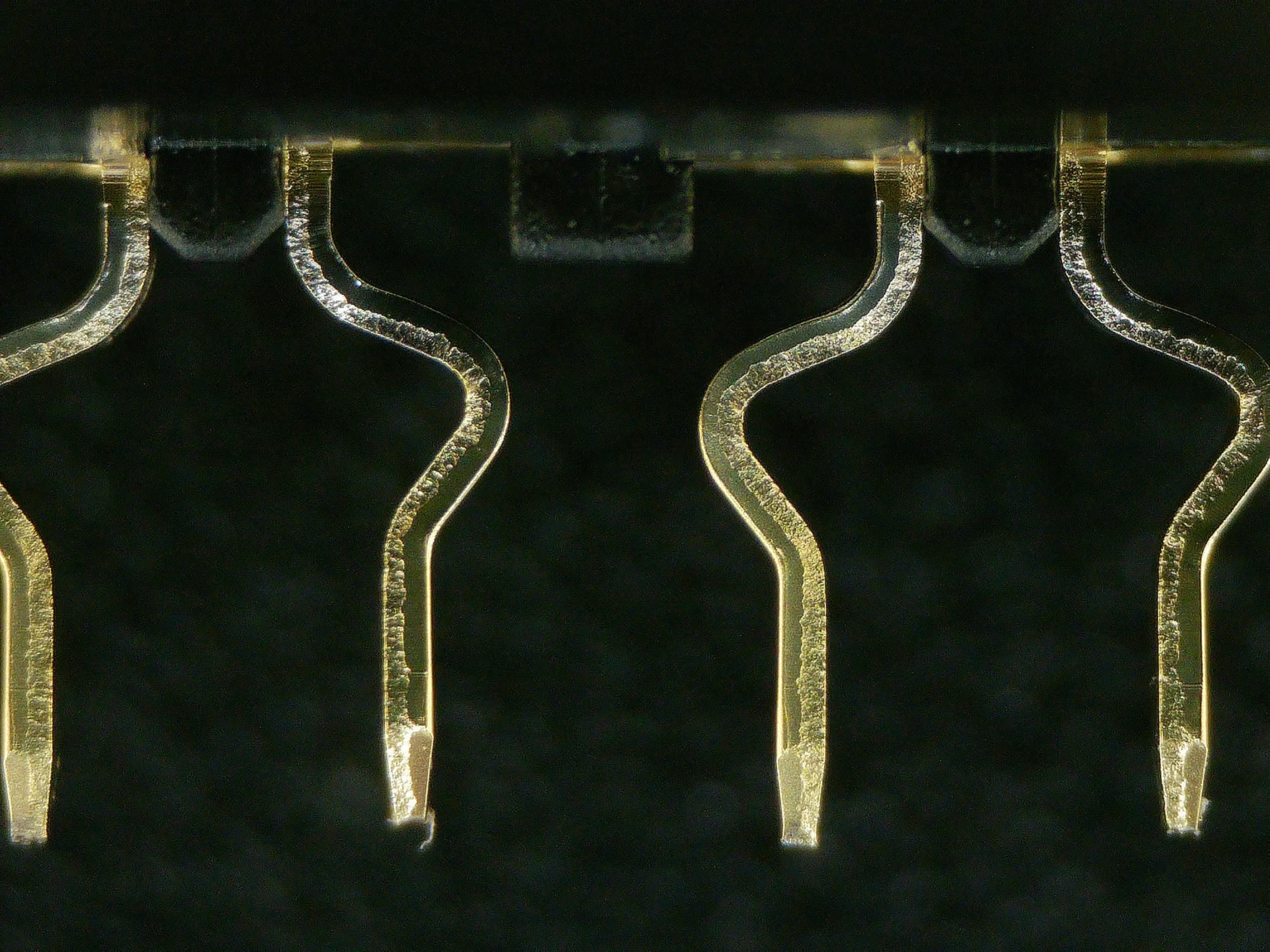

リード端子のキンク形状

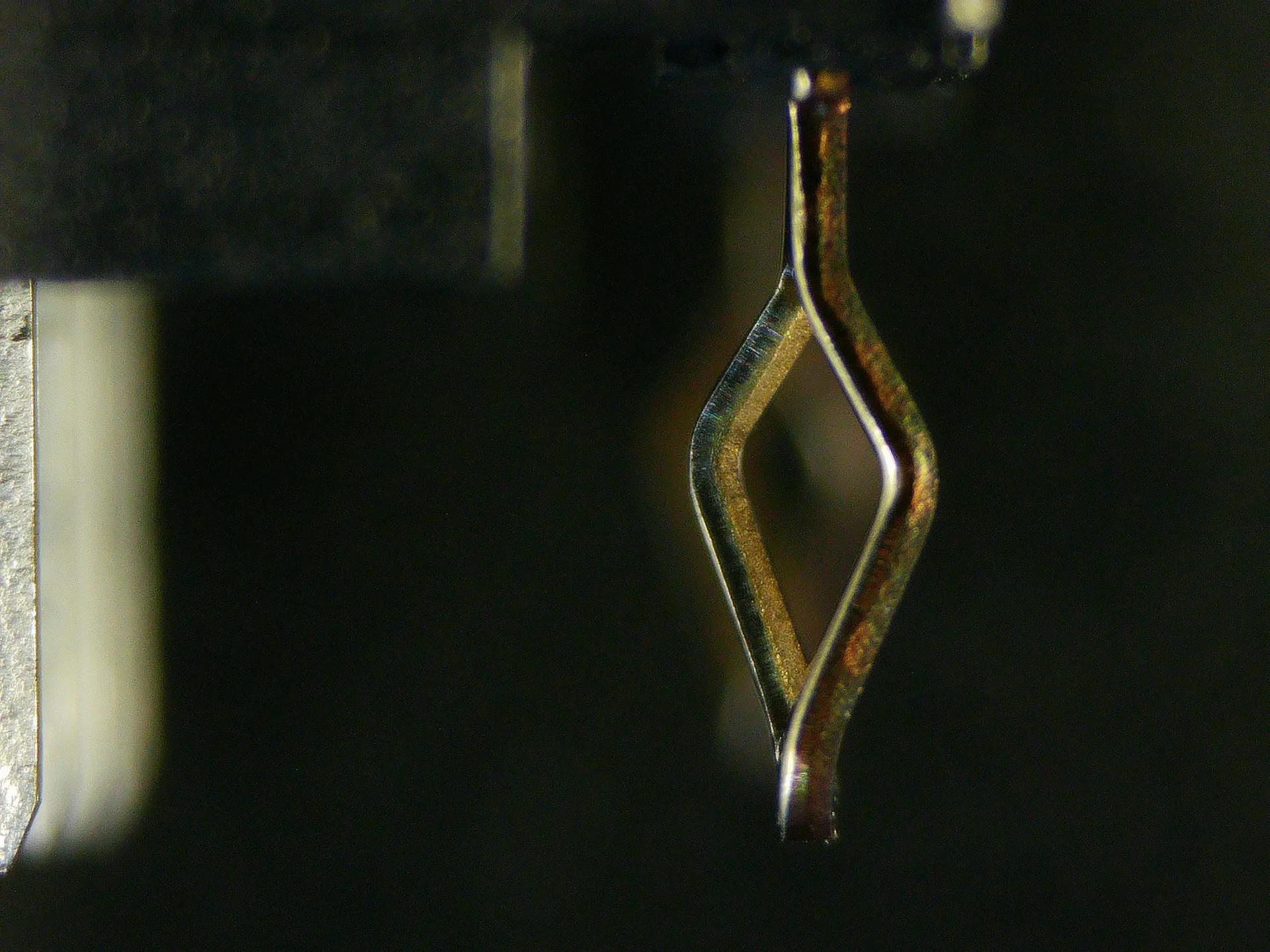

写真にある「うねった形状」や「ひし形の形状」をした端子は、デザイン性を優先したものではありません。これは「キンク（仮保持機構）」と呼ばれる、実装工程における部品の脱落防止機構です。

部品が固定されるまでの因果関係は以下の通りです。

▽ 設計：

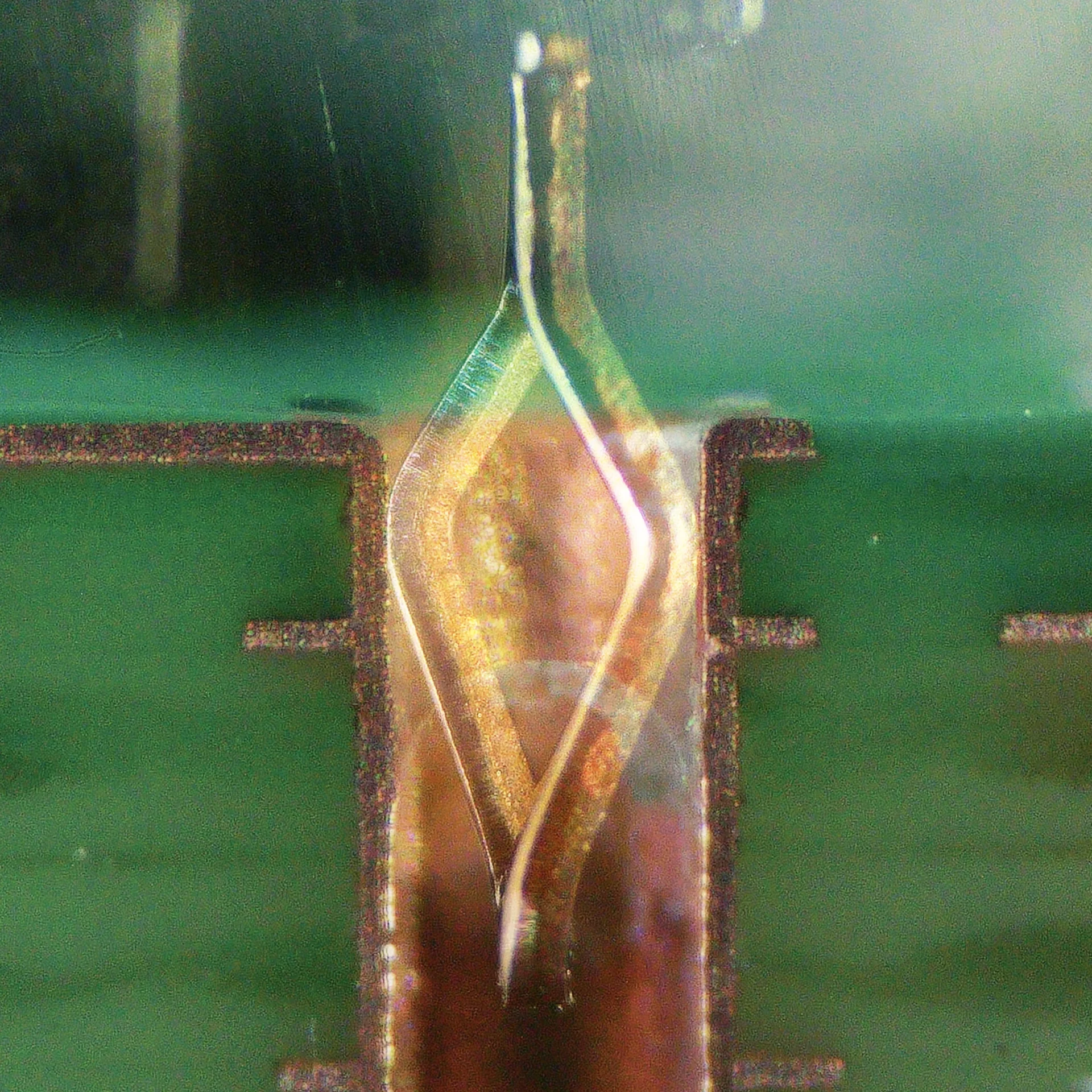

リードの膨らみ部分（キンク幅）が、基板のスルーホール内径よりもわずかに大きく設計されている。

▽ 作用：
挿入時、リードが弾性変形しながら内壁に対して「突っ張る力（摩擦力）」を発生させる。

▽ 結果：
はんだ付け前の基板搬送時や、フロー槽への進入時の振動によって、部品が浮いたり抜け落ちたりするのを物理的に防ぐ。

キンク形状を採用することで、製造現場の工数は以下のように変化します。

▽ Before（キンクなし）：
部品が自重や振動で不安定になるため、耐熱テープでの仮止め作業や専用の保持治具が必要になり、工数とコストが増大する。

▼ After（キンクあり）：
基板に挿入するだけで位置が自己保持されるため、そのまま次工程へ流動でき、実装スピードの向上とコストダウンに直結する。
